Дюзи за пръскане с кухи конуси TX Teejet

TX Teejet кух конус спрей дюзи пръска фин спрей с кух кръг TX Teejet кух конус спрей дюзи са комбинирани от тяло, накрайник, филтър и фиксатор. Накрайниците могат да бъдат поръчани отделно Ъглите на пръскане включват стандартен ъгъл и широк ъгъл Връзки: 1/4” до 3/8” (мъжки и женски NPT и BSPT) Обхват на работното налягане: до 400 psi (25 bar)

Характеристика

• TX Teejet кух конус спрей дюзи пръска фин спрей с кух кръг

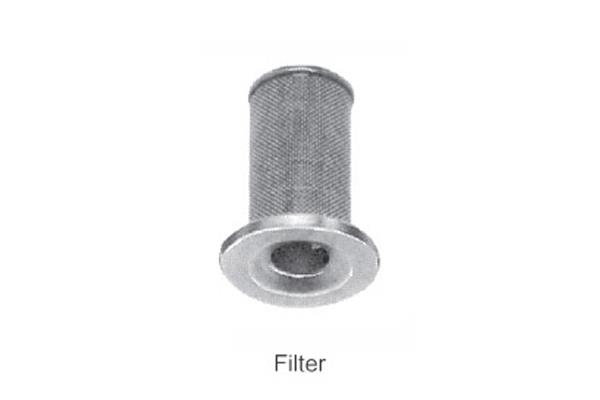

• Дюзите за пръскане с кухи конуси TX Teejet са комбинирани от тяло, накрайник, филтър и фиксатор. Съветите могат да бъдат поръчани отделно

• Ъгли на пръскане включва стандартен ъгъл и широк ъгъл

• Връзки: 1/4” до 3/8” (мъжки и женски NPT и BSPT)

• Диапазон на работно налягане: до 400 psi (25 bar)

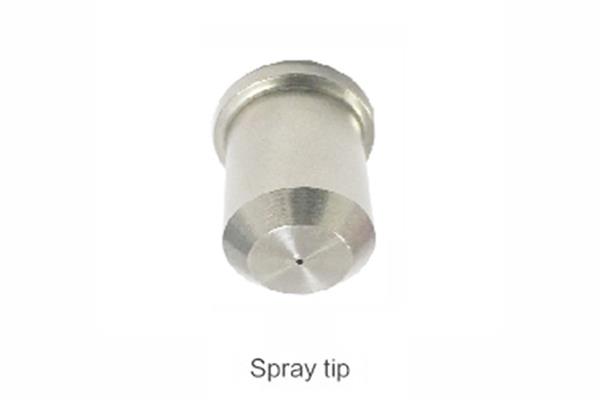

Кух конусен накрайник със стандартен ъгъл на пръскане

Накрайникът от серия TX може да даде фино пръскане на мъгла с равномерно разпределение при ниско налягане

T-W

Кух конусен накрайник с широк ъгъл на пръскане

Накрайникът от серия TW има същите характеристики като TX, но може да пръска по-широк ъгъл

Дюзи за пръскане с кухи конуси TX Teejet

TW Teejet дюзи за пръскане с кухи конуси

Общо приложение

1) Охлаждане

2) Потискане на прах

3) Химическа обработка

4) Измиване или почистване

Тесен ъгъл

Стил №	Диаметър на отвора	Филтърна мрежа	Дебит (л/час)									Ъгъл на пръскане
Стил №	Диаметър на отвора	Филтърна мрежа	2 бара	3 бара	4 бара	5 бара	6 бара	7 бара	10 бара	15 бара	25 бара	1,5 бара	3 бара
TX0,60	0.36	200	-	-	-	2.9	3.1	3.3	3.9	4.6	5.7	-	-
TX1	0.51	100	-	3.9	4.4	4.8	5.2	5.6	6.4	7.6	9.4	-	54°
TX1.25	0.56	100	-	4.9	5.4	6.1	6.5	7.0	8.1	9.5	11.8	-	59°
TX1.5	0.61	100	-	5.9	6.6	7.3	7.8	8.3	9.7	11.4	14.0	-	63°
TX2	0.71	100	6.6	7.9	8.9	9.8	10.6	11.4	13.3	15.8	19.8	40°	68°
TX2.5	0.79	100	8.2	9.8	11.1	12.3	13.3	14.2	16.6	19.8	24.7	48°	70°
TX3	0.86	100	9.9	11.8	13.3	14.7	15.9	17.0	19.9	23.8	29.7	57°	72°
TX4	1.0	50	13.1	15.7	17.9	19.9	21.6	23.1	27.2	32.8	41.4	61°	73°
TX5	1.1	50	16.3	19.7	22.4	24.8	27	28.9	34.0	41.0	51.7	63°	73°
TX6	1.2	50	19.6	23.6	26.9	29.8	32.4	34.7	40.8	49.0	62.0	65°	74°
TX8	1.4	50	26.0	31.5	36.2	40.2	43.1	47.2	56.0	68.0	86.8	66°	74°
TX10	1.5	50	32.4	39.4	45.2	50.3	53.9	59.1	70.0	85.0	108.5	68°	75°
TX12	1.7	50	38.9	47.3	54.2	60.3	64.7	70.9	84.0	102.0	130.2	69°	76°
TX14	1.8	50	45.2	55.2	63.7	71.2	77.9	84.1	100.2	122.7	158.0	70°	76°
TX18	2.0	50	58.1	71.0	81.9	91.5	100	108.1	129.0	157.8	203.2	71°	77°
TX22	2.2	50	71.0	86.8	100.1	111.8	122.4	132.1	157.7	192.8	248.4	71°	78°
TX26	2.4	50	83.9	102.6	118.3	132.1	144.6	156.0	186.4	227.9	293.6	72°	78°

Широк ъгъл

Стил №	Диаметър на отвора	Филтърна мрежа	Дебит (л/час)								Ъгъл на пръскане
Стил №	Диаметър на отвора	Филтърна мрежа	1 бар	1,5 бара	2 бара	3 бара	4 бара	5 бара	6 бара	7 бара	1,5 бара	3 бара	6 бара
T2W	0.79	100	-	-	6.4	7.9	9.1	10.2	11.2	12.1	130°	140°	136°
T3W	0.99	100	-	8.4	9.7	11.8	13.7	15.3	16.7	18.1	138°	140°	137°
T4W	1.1	50	-	11.2	12.9	15.8	18.2	20.4	22.3	24.0	140°	140°	138°
T5W	1.3	50	11.4	14.0	16.1	19.7	22.8	25.4	27.9	30.1	140°	140°	138°
T6W	1.4	50	13.7	16.7	19.3	23.7	27.3	30.6	33.6	36.2	140°	140°	138°
T8W	1.6	50	18.2	22.3	25.8	31.6	36.5	40.8	44.6	48.2	140°	140°	136°
T10W	1.8	50	22.8	27.9	32.2	39.5	45.6	51.0	55.8	60.3	140°	140°	136°
T12W	2.0	50	27.3	33.5	38.6	47.4	54.7	61.0	67.0	72.3	140°	140°	136°

Описание

Модел	TX；TW
Входна връзка	1/4'';3/8''
Модел на пръскане	Кух конус
Ъгъл на пръскане	140°/138°/137°/136°/130°/78°/77°/76°/75°/74°/73° /72°/71°/70°/69°/68°/66°/65°/63°/61°/59° /57°/54/48°/40°
Приложение	Газово охлаждане; Обезпрашаване; Химическа обработка; Почистване

Информация за поръчка

TX	1/4’’	SS	1.25
↓	↓	↓	↓
Тип дюза	Размер на нишката	Материал	Код на потока
